Los accesorios de tubos DIN 2353 se utilizan en una amplia variedad de aplicaciones de energía fluida, especialmente en fábrica, petróleo y gas, y equipos de construcción. Los tamaños métricos de 4 a 42 mm de acero de carbono o acero inoxidable son más frecuentes. DIN (Deutsches Institut Für Normung, traducido como el Instituto Alemán para la Estandarización) Metric y BSPP (Pipe paralelo estándar Británica) son los estilos de rosca más comunes en Europa. Los accesorios de tubo de tipo DIN se ajustan a los requisitos de los estándares ISO 8434-1, DIN 2353 y DIN EN 3850. Esto garantiza la intercambiabilidad entre las principales marcas de accesorios.
Los accesorios métricos DIN2353 están disponibles en tres series de conexiones de extremo del puerto de tubo: tubo a tubo, puerto de tubo a mujer e rosca de tubo a hombre. También se ofrecen en tres series de presión diferentes: lloran para una luz adicional y están destinadas a aplicaciones de baja presión, L para aplicaciones de presión media ligera y utilizada, y S para aplicaciones pesadas y utilizadas de alta presión. Se identifican midiendo el tamaño de la rosca, el tono y el diámetro exterior del tubo (OD).

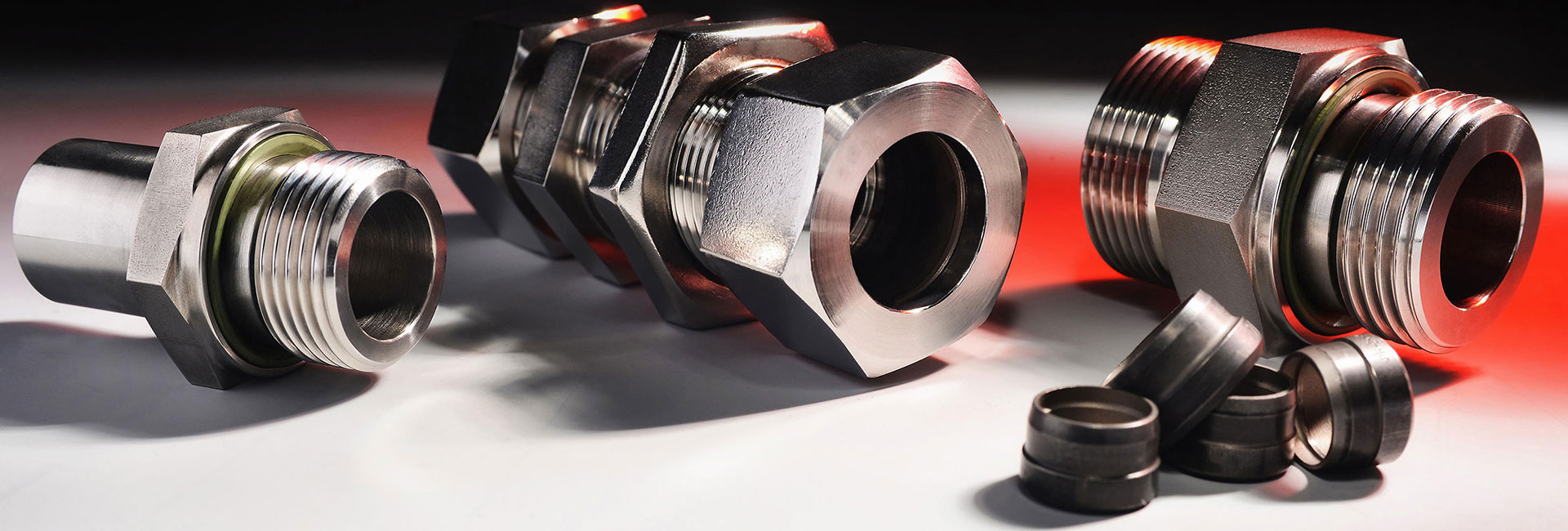

Al igual que con otros accesorios de estilo de compresión, los accesorios DIN 2353 consisten en un cuerpo, anillo de corte (férula) y tuerca. Las conexiones DIN se usan en:
● Accesorios de tubo
● Válvulas alternativas
● Banjo y acoplamientos giratorios
● Válvulas de verificación y no retorno
Una amplia variedad de configuraciones diferentes y conexiones roscadas permiten los accesorios DIN 2353 para enfrentar muchos desafíos de conexión. Estos accesorios métricos sin ballas son los accesorios de tipo mordisco más utilizados del mundo. Al igual que con otros accesorios de estilo de compresión, los accesorios DIN consisten en un cuerpo, un anillo de corte (férula) y nueces. No se necesitan juntas tóricas u otros componentes elastoméricos para proporcionar un sello. En cambio, dos bordes de corte de un anillo (férula) morden la superficie externa del tubo, asegurando la potencia de sujeción necesaria y el sello para altas presiones de funcionamiento y vibración extrema.
Las superficies de sellado acopladas en accesorios métricos DIN y accesorios de sellos de la cara tórica reducen el riesgo de exceso de apriete y proporcionan una mayor confiabilidad debido al sello elastomérico en la superficie de apareamiento.
A medida que el diseño del equipo continúa que requieren calificaciones de presión más altas, los OEM están eligiendo los accesorios métricos DIN con mayor frecuencia. Aunque los accesorios JIC y NPT se usan comúnmente en muchas aplicaciones, en muchos casos no están clasificados para los requisitos de mayor presión del equipo actual, especialmente cuando se produce una alta vibración. En cambio, cada vez más aplicaciones requieren conexiones de DIN de métrica especialmente calificadas
Las versiones masculinas y femeninas de los accesorios de cono de 24 grados métricos tienen hilos métricos rectos. El tubo OD se acopla con un asiento de 24 grados, contrarrestante empotrado del ajuste masculino. El componente de apareamiento femenino puede ser un ajuste de tubo hembra métrico DIN 2353, un tubo métrico con un anillo de corte y una tuerca, o un cono de 24 grados con una junta tórica, ya sea soldada o formada por el extremo en el tubo métrico. El ángulo del asiento debe medirse desde la línea central de ajuste utilizando un calibre de 12 grados. El sellado de los dos componentes se encuentra entre el asiento de 24 grados en el extremo masculino y el extremo femenino correspondiente.
