Número de pieza: 20291
Descripción:20291-ASIENTO PLANO HEMBRA MÉTRICO 90°
Código convertible:
Material: acero al carbono 45#
Tratamiento de superficie: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Grado: 90°

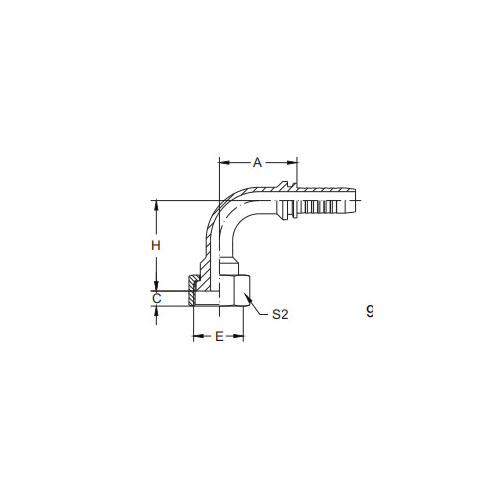

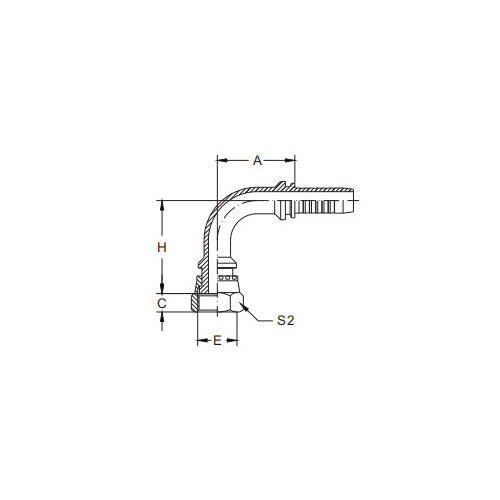

| NÚMERO DE PARTE. | HILO | MANGUERA | DIMENSIONES | ||||
| DN | ESTRELLARSE | A | C | H | T2 | ||
| 20291-12-02 | M12x1.5 | 4 | 2 | 26.5 | 8.5 | 30.5 | 17 |
| 20291-12-04 | M12x1.5 | 6 | 4 | 30 | 8.5 | 33.5 | 17 |
| 20291-14-04 | M14x1.5 | 6 | 4 | 30 | 8.5 | 34 | 19 |
| 20291-14-05 | M14x1.5 | 8 | 5 | 33 | 8.5 | 37 | 19 |
| 20291-16-04 | M16x1.5 | 6 | 4 | 30 | 8.5 | 35 | 22 |
| 20291-16-05 | M16x1.5 | 8 | 5 | 33 | 8.5 | 38 | 22 |
| 20291-16-06 | M16x1.5 | 10 | 6 | 35.3 | 8.5 | 40.3 | 22 |
| 20291-18-05T | M18x1.5 | 8 | 5 | 33 | 8.5 | 39 | 24 |
| 20291-18-06 | M18x1.5 | 10 | 6 | 35.3 | 8.5 | 41.3 | 24 |
| 20291-22-08 | M22x1.5 | 12 | 8 | 41 | 10 | 48 | 27 |
| 20291-22-10 | M22x1.5 | 16 | 10 | 56 | 10 | 53 | 27 |
| 20291-27-04T | M27x1.5 | 6 | 4 | 30 | 10 | 35.5 | 32 |
| 20291-27-08T | M27x1.5 | 12 | 8 | 41 | 10 | 46 | 32 |
| 20291-27-10T | M27x1.5 | 16 | 10 | 56 | 10 | 51 | 32 |
| 20291-30-12 | M30x1.5 | 20 | 12 | 65.5 | 11 | 63.5 | 36 |
| 20291-36-14T | M36x2 | 22 | 14 | 71.2 | 13 | 61 | 41 |
| 20291-36-16 | M36x2 | 25 | 16 | 76.7 | 13 | 70 | 41 |
| 20291-39-16T | M39x2 | 25 | 16 | 76.7 | 13 | 67.5 | 46 |
| 20291-42-20W | M42x2 | 32 | 20 | 91.5 | 15 | 80.5 | 50 |
| 20291-45-20T | M45x2 | 32 | 20 | 91.5 | 15 | 78.5 | 55 |
| 20291-52-20T | M52x2 | 32 | 20 | 91.5 | 17 | 78.5 | 60 |
| 20291-52-24T | M52x2 | 40 | 24 | 109.4 | 17 | 92 | 60 |
| 20291-60-28T | M60x2 | 45 | 28 | 119.9 | 20 | 106.5 | 70 |
| 20291-64-32T | M64x2 | 50 | 32 | 130.95 | 23 | 113.3 | 75 |
20291-Asiento plano hembra métrico de 90° Introducción
El asiento plano hembra métrico 20291-90° es un accesorio fabricado con precisión diseñado para sistemas de fluidos métricos, que ofrece una conexión segura y resistente a fugas a través de su exclusiva configuración hembra de 90° y diseño de asiento plano. Este accesorio es una opción ideal para aplicaciones que requieren una conexión robusta y confiable con una superficie de sellado plana.
El asiento plano del asiento plano hembra métrico 20291-90° proporciona una interfaz de sellado estable, lo que garantiza una conexión hermética y sin fugas. La orientación de 90° del extremo hembra permite una fácil instalación y alineación con los componentes macho correspondientes, lo que mejora aún más la confiabilidad de la conexión.
Fabricado con materiales de alta calidad, este accesorio está diseñado para soportar las demandas de diversas aplicaciones industriales y comerciales. Presenta una excelente durabilidad y resistencia a la corrosión, lo que garantiza un rendimiento duradero incluso en entornos hostiles.
El diseño compacto y las superficies lisas del asiento plano hembra métrico 20291-90° facilitan una instalación rápida y eficiente, lo que reduce el tiempo de inactividad y mejora la eficiencia operativa. Su capacidad para soportar alta presión y mantener un sello seguro lo hace adecuado para una amplia gama de sistemas de fluidos, incluidos aquellos que operan en condiciones extremas.
En resumen, el asiento plano hembra métrico 20291-90° es un conector confiable y eficiente que ofrece capacidades de sellado y durabilidad superiores para sistemas de fluidos métricos. Su ingeniería de precisión y sus materiales de alta calidad garantizan su rendimiento a largo plazo y lo convierten en una valiosa adición a cualquier sistema de fluidos industriales que exija conexiones seguras y sin fugas.
