Número de pieza: 22691
Descripción: 22691-90° BSP HEMBRA 60° SELLO CONO
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Grado: 90°

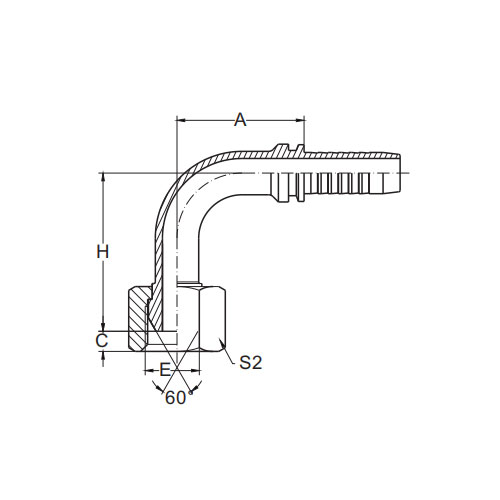

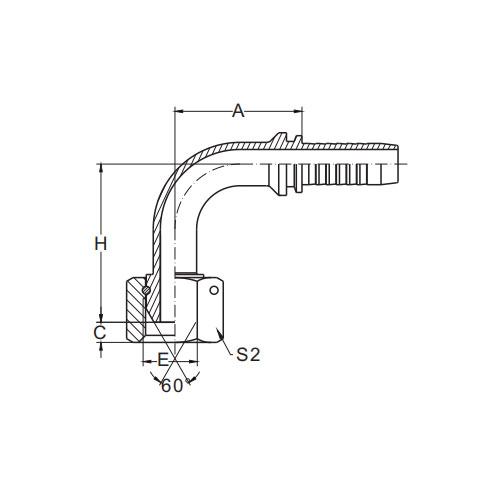

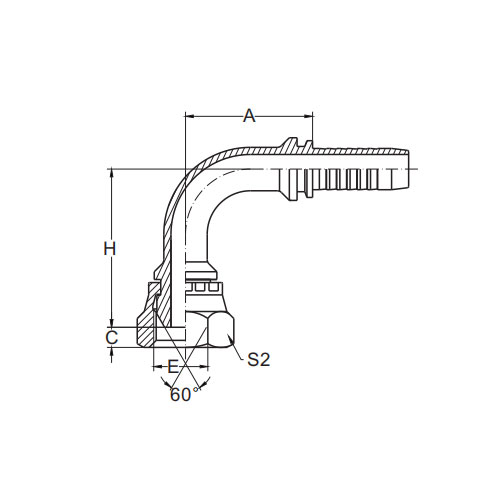

| PARTE NO. | HILO E | ORIFICIO DE LA MANGUERA | DIMENSIONES | ||||
| DN | ESTRELLARSE | A | C | H | T2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31 .5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34 .5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33 .5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 .5 | 39 .5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40 .7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35 .3 | sesenta y cinco | 41 .8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | sesenta y cinco | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41 .5 | sesenta y cinco | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9 .7 | 51 .5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64 .9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65 .5 | 10.5 | 63 .8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10.5 | 69 .3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 .7 | 10.5 | 73 .8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76 .7 | 10 . 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91 .5 | 10 . 1 | 84 .3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109 .4 | 12 .5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131 .8 | dieciséis . 1 | 123 .3 | 70 |
22691-90° BSP Hembra Sello cónico de 60° Introducción en inglés
El sello cónico hembra de 60° BSP de 90° 22691-90° es un componente de sellado elaborado con precisión diseñado específicamente para sistemas de tuberías estándar británicas (BSP). Este innovador racor cuenta con una rosca hembra de 90° que permite una conexión recta y segura con su correspondiente contraparte macho, asegurando un sello robusto y confiable.
Lo más destacado de este sello es su diseño de cono de 60°, que proporciona una excelente superficie de sellado y garantiza una conexión hermética y sin fugas. La forma de cono permite una compresión uniforme del material de sellado, lo que da como resultado un sello fuerte y duradero que puede soportar altas presiones y temperaturas.
Fabricado con materiales de alta calidad, el sello cónico hembra de 60° BSP 22691-90° está diseñado para durar incluso en los entornos industriales más exigentes. Su resistencia a la corrosión y durabilidad garantizan un rendimiento confiable durante una larga vida útil.
La compatibilidad BSP de este componente de sellado significa que se puede integrar fácilmente en sistemas BSP existentes, eliminando la necesidad de modificaciones o adaptadores complejos. Esto simplifica el proceso de instalación y garantiza la compatibilidad con una amplia gama de componentes BSP.
Ya sea que esté trabajando con sistemas hidráulicos, neumáticos o cualquier otro sistema basado en fluidos, el sello cónico hembra de 60° BSP 22691-90° es una excelente opción para una solución de sellado segura y confiable. Su fabricación de precisión, sus materiales de alta calidad y su compatibilidad con BSP lo convierten en un componente confiable en los sistemas de fluidos industriales, lo que garantiza una transferencia de fluidos fluida y eficiente con riesgos mínimos de fugas.
