Número de pieza: AJ
Descripción: TEE JIC MACHO CONO 74°
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Grado: Tee de tres vías

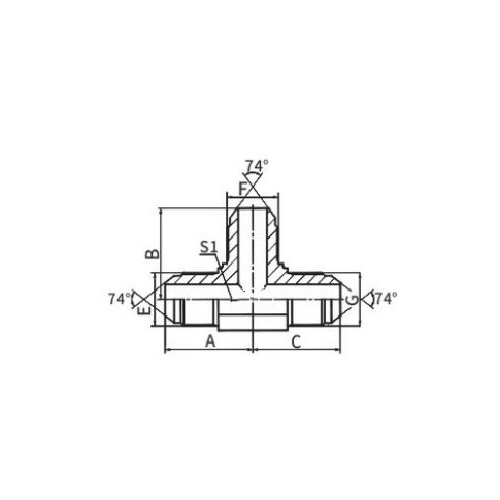

| PARTE NO. | HILO | DIMENSIONES | ||||||
| E | F | G | A | B | C | T1 | ||
| AJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16"X20 | 9/16"X18 | 7/16"X20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 9/16"X18 | 7/16"X20 | 9/16"X18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4"X16 | 9/16"X18 | 3/4"X16 | 32 | 30 | 32 | 19 | |
| AJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 37.8 | 37.8 | 22 | |
| AJ-12 | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 44.2 | 44.2 | 44.2 | 27 | |
| AJ-16 | 1.5/16"X12 | 1.5/16"X12 | 1.5/16"X12 | 49 | 49 | 49 | 33 | |
| AJ-16-12-16 | 1.5/16"X12 | 1.1/16"X12 | 1.5/16"X12 | 49 | 48 | 49 | 33 | |
| AJ-20 | 1.5/8"X12 | 1.5/8"X12 | 1.5/8"X12 | 56.5 | 56.5 | 56.5 | 41 | |
| AJ-24 | 1.7/8"X12 | 1.7/8"X12 | 1.7/8"X12 | 63 | 63 | 63 | 48 | |
| AJ-32 | 2.1/2"X12 | 2.1/2"X12 | 2.1/2"X12 | 78 | 78 | 78 | 63 | |

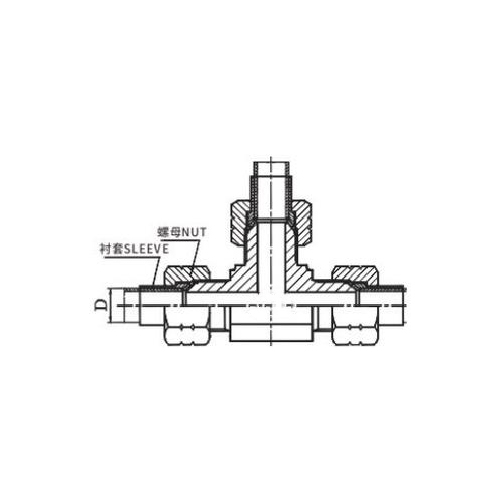

Nota: La tuerca y el manguito deben pedirse por separado. La tuerca NB200 y el manguito NB500 son adecuados para tubos métricos, la tuerca NB200 y el manguito NB300 son adecuados para tubos en pulgadas.
La camiseta en forma de cono macho de 74° JIC es un conector hidráulico que se bifurca en tres direcciones y cuenta con un conector macho JIC (Joint Industry Council) con un asiento cónico de 74 grados en cada extremo. Este conector en T permite la distribución o combinación del flujo de fluido en múltiples direcciones dentro de un sistema hidráulico.
Los asientos cónicos de 74 grados de los conectores JIC garantizan un sellado hermético y a prueba de fugas cuando se acoplan con accesorios hembra compatibles. Este diseño proporciona una superficie de contacto metal con metal, lo que da como resultado una conexión robusta y confiable que puede soportar altas presiones sin fugas.
Los accesorios en T JIC macho de cono de 74° generalmente se construyen con materiales duraderos, como acero al carbono o acero inoxidable, para garantizar la longevidad y el rendimiento en sistemas hidráulicos exigentes. Estos accesorios a menudo se someten a un revestimiento de zinc u otros tratamientos protectores para mejorar la resistencia a la corrosión y prolongar su vida útil.
La configuración en T de este accesorio lo hace ideal para su uso en sistemas donde el fluido debe distribuirse a múltiples ubicaciones o combinarse desde diferentes fuentes. Al permitir que el fluido fluya en tres direcciones, la T cónica macho de 74° JIC ofrece versatilidad y eficiencia en diseños de sistemas hidráulicos.
En resumen, la T JIC macho de cono de 74° es un conector robusto y a prueba de fugas que permite la distribución o combinación de flujo de fluido en sistemas hidráulicos. Su diseño de sellado de metal con metal y su construcción duradera lo convierten en una opción confiable para aplicaciones exigentes de energía hidráulica.
