Número de pieza: 20511
Descripción: 20511-JUNTA TÓRICA CONO 24° HEMBRA MÉTRICA H.T.
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: Zinc, Cr3+Plating, blanco claro
Hora resistente a la corrosión: 120 h o más
Grado: Recto

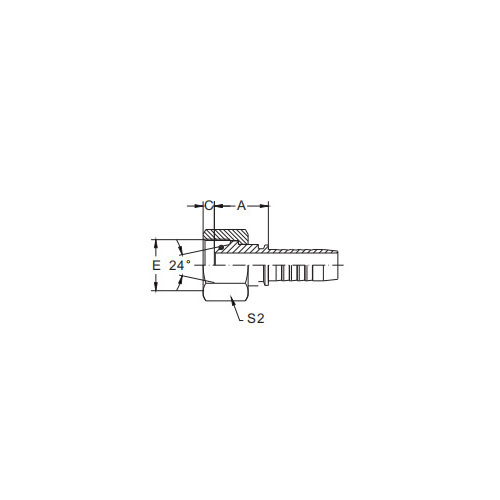

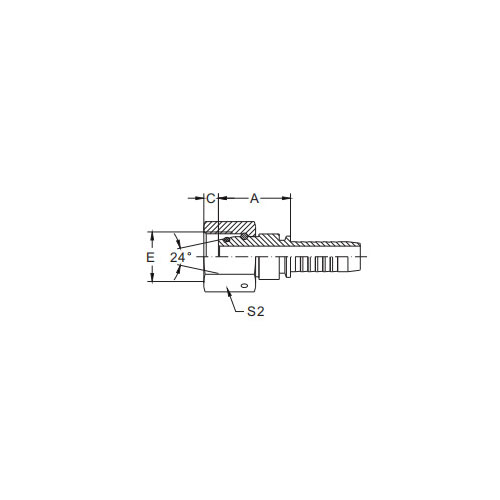

| PARTE NO. | HILO E | ORIFICIO DE LA MANGUERA | TUBO D.E. | ANILLO O | DIMENSIONES | |||
| DN | ESTRELLARSE | A | C | T2 | ||||
| 20511-14-04T | M16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1.5 | 6 | 4 | 10 | O08.0x1.5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1.5 | 10 | 6 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16.3x2.4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16.3x2.4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25.3x2.4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25.3x2.4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
20511-Ring O-Ring Cono 24° Hembra Métrico H.T. Introducción
La junta tórica cónica hembra de 24° métrica 20511 H.T. El accesorio es un componente diseñado con precisión para satisfacer las rigurosas demandas de los sistemas de fluidos métricos. Este conector hembra incorpora un asiento cónico de 24° y una junta tórica para una conexión segura y sin fugas.
El asiento cónico de 24° está cuidadosamente elaborado para garantizar un sellado hermético y confiable con su correspondiente componente macho. Esta característica de diseño es esencial para mantener la integridad del fluido en aplicaciones de alta presión.
La integración de una junta tórica en el diseño del accesorio mejora aún más sus capacidades de sellado. La junta tórica crea una barrera robusta contra fugas, lo que garantiza que los fluidos fluyan de manera suave y eficiente a través del sistema.
El "H.T." en el nombre del producto significa "Alta temperatura", lo que indica que este accesorio es adecuado para su uso en entornos donde se encuentran temperaturas extremas. La clasificación de alta temperatura garantiza que el accesorio mantenga su rendimiento de sellado incluso en las condiciones más difíciles.
Fabricada con materiales de alta calidad, la junta tórica cónica hembra de 24° métrica 20511 H.T. El accesorio presenta una excelente resistencia a la corrosión y durabilidad. Está diseñado para soportar las exigencias de los entornos industriales y mantener su rendimiento de sellado en el tiempo.
Además de sus sólidas capacidades de sellado, la junta tórica cónica hembra de 24° métrica 20511 H.T. El accesorio también es fácil de instalar y desmontar. Esta característica simplifica el proceso de conexión y desconexión de líneas de fluido, lo que reduce el tiempo de inactividad y mejora la eficiencia operativa.
En general, la junta tórica de cono de 24° hembra métrica 20511 H.T. El accesorio ofrece una solución confiable y eficiente para sistemas de fluidos métricos que requieren una conexión segura y sin fugas en entornos de alta presión y alta temperatura. Su ingeniería de precisión, sus materiales de alta calidad y sus capacidades de sellado lo convierten en una valiosa adición a cualquier sistema de fluidos industriales.
