Número de pieza: 20518D
Descripción: 20518D-METRIC HEMBRA 24°CONO O-RING H.T. CONECTOR DE MANGUERA DESMONTABLE
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: Zinc, Cr3+Plating, blanco claro
Hora resistente a la corrosión: 120 h o más
Grado: Recto

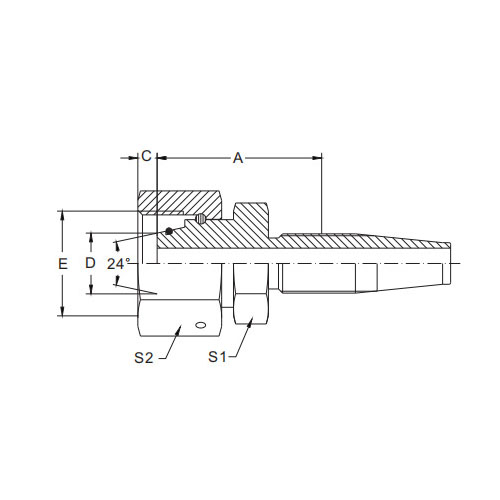

| NÚMERO DE PARTE. | HILO | ORIFICIO DE LA MANGUERA | TUBEO.D. | DIMENSIONES | ||||
| DN | ESTRELLARSE | A | C | T1 | T2 | |||
| 20518D-16-04 | M14x1.5 | 5 | 4 | 8 | 31.5 | 2.4 | 14 | 19 |
| 20518D-16-05 | M16x1.5 | 6.3 | 5 | 8 | 33.4 | 2.4 | 14 | 19 |
| 20518D-18-04 | M18x1.5 | 5 | 4 | 10 | 32 | 2.4 | 17 | 22 |
| 20518D-18-06 | M18x1.5 | 8 | 6 | 10 | 33 | 2.4 | 17 | 22 |
| 20518D-20-06 | M20x1.5 | 8 | 6 | 12 | 33.5 | 2.4 | 17 | 24 |
| 20518D-22-06 | M22x1.5 | 8 | 6 | 14 | 33 | 2.4 | 19 | 27 |
| 20518D-24-08 | M24x1.5 | 11 | 8 | 16 | 36.5 | 2.4 | 22 | 30 |
| 20518D-30-10 | M30x2 | 12.5 | 10 | 20 | 45 | 3.1 | 27 | 36 |
| 20518D-30-12 | M30x2 | 16 | 12 | 20 | 45.5 | 3.1 | 27 | 36 |
| 20518D-36-12 | M36x2 | 16 | 12 | 25 | 46.5 | 4.5 | 36 | 41 |
| 20518D-36-16 | M36x2 | 22 | 16 | 25 | 43 | 4.5 | 36 | 41 |
| 20518D-42-16 | M42x2 | 22 | 16 | 30 | 46 | 6 | 41 | 50 |
| 20518D-42-20 | M42x2 | 29 | 20 | 30 | 46 | 6 | 41 | 50 |
| 20518D-52-20 | M52x2 | 29 | 20 | 38 | 48 | 6.5 | 50 | 60 |
| 20518D-52-24 | M52x2 | 35 | 24 | 38 | 48 | 6.5 | 50 | 60 |

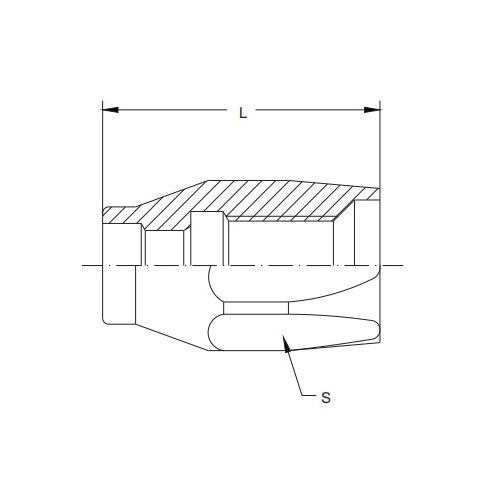

| NÚMERO DE PARTE. | MANGUERA | DIMENSIONES | ||
| DN | ESTRELLARSE | L | S | |
| 00518-04 | 5 | 4 | 28 | 17 |
| 00518-05 | 6.3 | 5 | 30.5 | 19 |
| 00518-06 | 8 | 6 | 33 | 22 |
| 00518-08 | 11 | 8 | 42 | 24 |
| 00518-10 | 12.5 | 10 | 45.5 | 30 |
| 00518-12 | 16 | 12 | 53.5 | 32 |
| 00518-16 | 22 | 16 | 42 | 36 |
| 00518-20 | 29 | 20 | 44.5 | 46 |
| 00518-24 | 35 | 24 | 47 | 50 |
| 00518-32 | 46 | 32 | 57 | 65 |
La junta tórica cónica hembra de 24° métrica 20518D H.T. El conector para manguera desmontable es un conector altamente especializado y confiable diseñado para mangueras de tamaño métrico. Sus características únicas lo convierten en una opción destacada para una amplia gama de aplicaciones industriales donde las conexiones de manguera seguras y desmontables son cruciales.
El puerto hembra de este conector cuenta con un asiento cónico de 24°, que encaja de forma segura con un conector macho compatible, creando un sello hermético. La inclusión de una junta tórica mejora aún más las capacidades de sellado de este conector, asegurando una conexión robusta y confiable incluso bajo alta presión o condiciones extremas.
El diseño desmontable de la junta tórica cónica hembra de 24° métrica 20518D H.T. El conector para manguera permite una desconexión y reconexión fácil y rápida de las mangueras. Esta característica es particularmente útil en aplicaciones donde las mangueras deben retirarse o reemplazarse con frecuencia, como en operaciones de mantenimiento o reparación.
Fabricado con materiales de alta calidad, este accesorio es resistente a la corrosión y está diseñado para brindar durabilidad y rendimiento a largo plazo. Puede soportar entornos industriales hostiles y mantener su integridad y funcionalidad a lo largo del tiempo.
La junta tórica cónica hembra de 24° métrica 20518D H.T. El conector de manguera desmontable es una excelente opción para sistemas de fluidos industriales que requieren conexiones de manguera seguras, desmontables y sin fugas. Su versatilidad, capacidad de sellado y durabilidad lo convierten en un componente confiable para mantener la integridad y el rendimiento de su sistema de fluidos. Ya sea que trabaje en la industria del petróleo y el gas, maquinaria pesada o cualquier otro sector industrial, este conector ofrece una solución confiable para sus necesidades de conexión de mangueras.
