Número de pieza: 20591
Descripción:20591-90° MÉTRICO HEMBRA 24°CONO O-RING H.T.
Código convertible:
Material: acero al carbono 45#
Tratamiento de superficie: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Grado: 90°

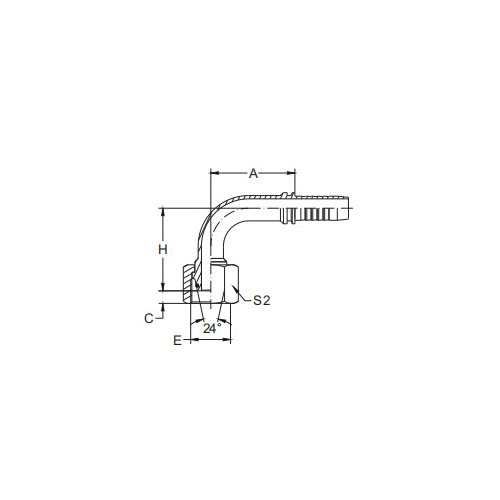

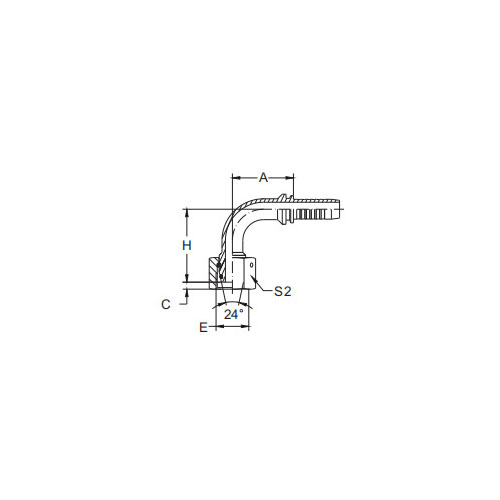

| PARTE NO. | HILO E | ORIFICIO DE LA MANGUERA | TUBO D.E. | ANILLO O | DIMENSIONES | ||||
| DN | ESTRELLARSE | A | C | H | T2 | ||||
| 20591-14-04T | M16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1.5 | 8 | 5 | 10 | O08.0x1.5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1.5 | 16 | 10 | 16 | O13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16.3x2.4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16.3x2.4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25.3x2.4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 109.4 | 6.5 | 100 | 60 |
20591-90°Métrico hembra 24°Cono junta tórica H.T.Introducción
La junta tórica de cono de 24° hembra métrica 20591-90° H.T. La conexión representa un avance de vanguardia en la tecnología de conexión de fluidos métrica. Este conector hembra está diseñado con un ángulo único de 90° y un asiento cónico de 24° elaborado con precisión, que en conjunto garantizan una conexión segura y sin fugas.
El asiento cónico de 24° está diseñado específicamente para un ajuste perfecto con su contraparte macho, proporcionando un sello robusto capaz de soportar altas presiones y temperaturas. Esta característica es esencial en aplicaciones industriales donde la integridad del fluido es crucial.
Además, la integración de una junta tórica en el diseño añade una capa adicional de seguridad. La junta tórica crea una barrera de sellado entre el asiento del cono y la superficie de contacto, lo que previene eficazmente las fugas y garantiza una transferencia de fluido fluida.
El "H.T." en el nombre del producto significa "Alta temperatura", lo que indica que este accesorio es adecuado para su uso en entornos donde las temperaturas extremas son un factor. Los materiales utilizados en su construcción se eligen por su excelente estabilidad térmica, lo que garantiza un rendimiento fiable incluso en condiciones exigentes.
La junta tórica de cono de 24° hembra métrica 20591-90° H.T. El equipamiento destaca también por su facilidad de instalación y desmontaje. Su diseño permite conexiones rápidas y eficientes, minimizando el tiempo de inactividad y mejorando la eficiencia operativa.
En resumen, la junta tórica de cono de 24° hembra métrica de 90° 20591-90° H.T. El accesorio ofrece una solución robusta y confiable para conexiones de fluidos métricas en entornos de alta presión y alta temperatura. Su ingeniería de precisión, estabilidad térmica y capacidades de sellado lo convierten en una opción destacada para aplicaciones industriales donde la seguridad y el rendimiento son primordiales.
