Número de pieza: 2C9/2D9/-RN
Descripción: ADAPTADOR TUBO REDUCTOR CODO DIN 90° CON TUERCA GIRATORIA
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Grado: Codo de 90°

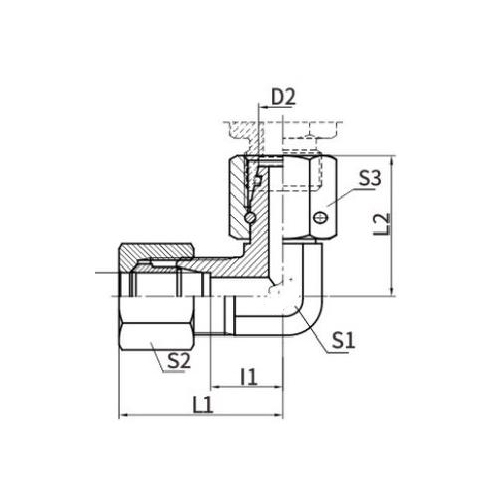

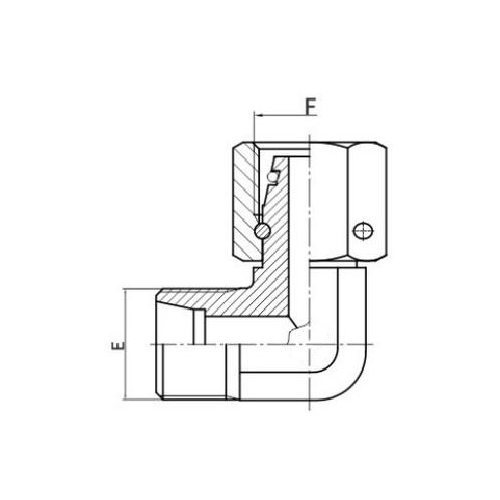

| NÚMERO DE PARTE | HILO |
TUBO OD |
DIMENSIONES | MPa | |||||||
| E | F | D1 | D2 | I1 | L1 | L2 | T1 | T2 | T3 | ||
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
25 L |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 L |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 S |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 S |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
31.5 S |
Adaptador de tubo reductor de codo DIN 90° con tuerca giratoria Introducción
El adaptador de tubo reductor de codo DIN de 90° con tuerca giratoria es un accesorio hidráulico especializado diseñado para realizar giros de 90 grados en sistemas de energía hidráulica. Este adaptador cumple con los estándares DIN (Deutsches Institut für Normung), lo que garantiza su compatibilidad y rendimiento en una multitud de entornos industriales.
Con una tuerca giratoria, este adaptador ofrece una excepcional facilidad de instalación y ajuste, especialmente en espacios reducidos o de difícil acceso. La función giratoria de la tuerca facilita una alineación suave y precisa durante el proceso de conexión.
Fabricado con materiales robustos, el adaptador de tubo reductor de codo de 90° presenta una durabilidad y resistencia a la corrosión superiores, lo que lo hace adecuado para su uso en sistemas de fluidos de alta presión. El adaptador mantiene una conexión segura y a prueba de fugas, esencial para el funcionamiento confiable de los sistemas hidráulicos.
Este adaptador encuentra sus aplicaciones en diversos sistemas hidráulicos, que abarcan industrias como la automotriz, la construcción y la maquinaria pesada. Ya sea para conectar sistemas hidráulicos industriales complejos o para tareas de plomería más simples, el adaptador de tubo reductor de codo DIN de 90° con tuerca giratoria proporciona una solución eficiente y confiable para conexiones de energía hidráulica que requieren un giro de 90 grados.
