Número de pieza: CA
Descripción: DIN MÉTRICO MACHO 24°L .T. TEE
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Titulación: TEE

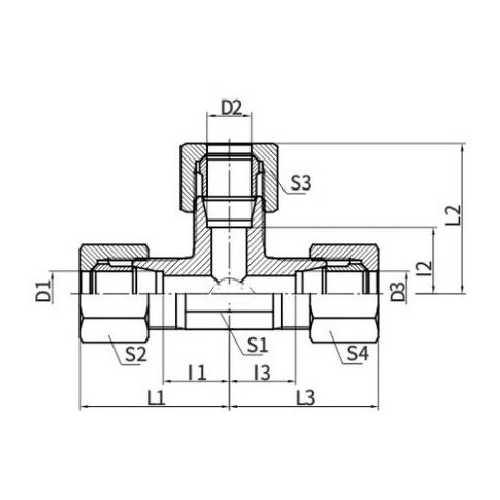

| PARTE NO. | HILO | TUBO D.E. | DIMENSIONES | MPa | |||
| mi,f,g | D1,D2,D3 | L1,L2,L3 | L1,L2,L3 | T1 | S2,S3,S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1.5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| AD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| AD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| AD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| AD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| AD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| AD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| AD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| AD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| AD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| AD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN Métrico Macho 24° L.T. Introducción a la camiseta
El conector DIN métrico macho 24° L.T. La T es un conector hidráulico especializado que cumple con las normas DIN (Deutsches Institut für Normung). Este conector en T cuenta con una conexión roscada macho y un asiento de 24 grados, diseñado para usar en sistemas de fluidos a alta presión.
El LT. La designación (Rosca liviana) se refiere a un estándar de roscado específico que se usa comúnmente en aplicaciones hidráulicas. El asiento de 24° garantiza un ajuste firme y seguro, evitando fugas y manteniendo la integridad del sistema.
Este conector en T permite la distribución del flujo de fluido en tres direcciones, lo que lo convierte en un componente esencial en sistemas hidráulicos complejos. Por lo general, está fabricado con materiales duraderos que pueden soportar altas presiones y resistir la corrosión, lo que garantiza una larga vida útil.
El conector DIN métrico macho 24° L.T. Tee encuentra aplicaciones en diversas industrias donde se utilizan sistemas hidráulicos, como la construcción, la minería y la fabricación. Su versatilidad y confiabilidad lo convierten en una parte crucial de cualquier sistema de energía hidráulica que requiera la distribución de fluido en múltiples direcciones.
