Número de pieza: XC/XD/-RN
Descripción: RACORES CRUZADOS DIN
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Titulación: RACORES TRANSVERSALES DIN
| PARTE NO. |
HILO |
TUBO OD | DIMENSIONES | MPa | |||

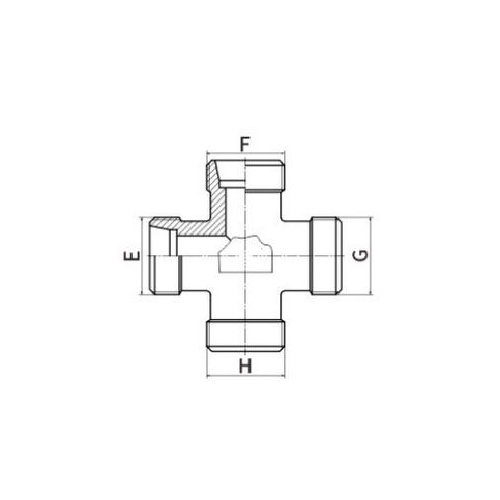

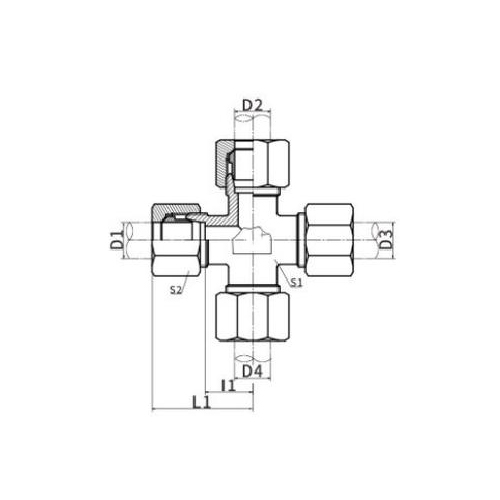

| E F G H | D1,D2,D3,D4 | I1 | L1 | T1 | T2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1.5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| XC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| XC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| XC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| XC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| XC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| XC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| XC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| XC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
Introducción a los accesorios cruzados DIN
Los accesorios transversales DIN son componentes clave en los sistemas de tuberías, diseñados para conectar cuatro tuberías o tubos diferentes en un solo punto. Estos accesorios cumplen con los estándares DIN (Deutsches Institut für Normung), lo que garantiza un alto nivel de calidad, compatibilidad y confiabilidad en aplicaciones industriales.
Los accesorios cruzados se utilizan normalmente en situaciones en las que es necesario interconectar varias líneas, lo que permite que el fluido fluya en múltiples direcciones. Esto los hace ideales para sistemas de tuberías complejos donde se requiere distribución o mezcla de fluidos.
Construidos con materiales duraderos, los accesorios transversales DIN están diseñados para soportar altas presiones y temperaturas, lo que garantiza un rendimiento duradero incluso en entornos industriales exigentes. Su diseño permite un flujo de fluido suave con una resistencia mínima, lo que reduce la pérdida de energía y mejora la eficiencia general del sistema.
Estos accesorios encuentran aplicaciones en una amplia gama de industrias, incluidas las de procesamiento químico, petróleo, generación de energía y más. Ya sea para distribuir agua, petróleo, gas u otros fluidos, los accesorios transversales DIN brindan una solución robusta y eficiente para la intersección de redes de tuberías.
