Número de pieza: 1CN
Descripción: 1CN MÉTRICO MACHO 24° L .T. /NPT MACHO 60°
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Grado: Recto

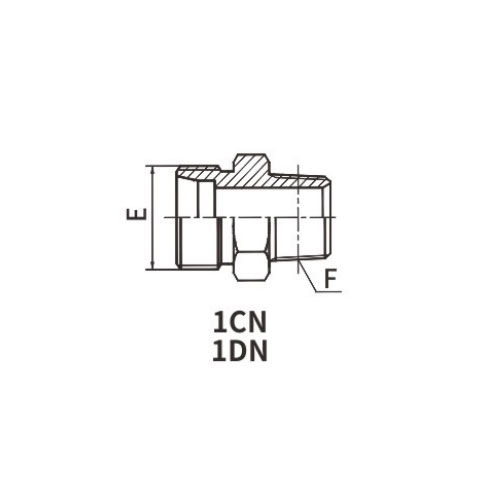

| NÚMERO DE PARTE | HILO | TUBO D.E. | DIMENSIONES | ||||
| E | F | 11 | L1 | T1 | T2 | ||
| 1CN-08-O2LL | M8X1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1CN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1CN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1CN-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1CN-16-06 | M16X1.5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1CN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1CN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1CN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1CN-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1CN-22-20 | M22X1.5 | Z1.1/4"X11.5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1CN-26-08 | M26X1.5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1CN-26-12 | M26X1.5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1CN-36-16 | M36X2 | Z1"X11.5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1CN-36-20 | M36X2 | Z1.1/4"X11.5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1CN-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1CN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1CN-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1DN-14-04 | M14X1.5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1DN-16-04 | M16X1.5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1DN-18-04 | M18X1.5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1DN-18-06 | M18X1.5 | 73/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1DN-20-04 | M20X1.5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1DN-20-06 | M20X1.5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1DN-20-08 | M20X1.5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1DN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1DN-24-08 | M24X1.5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1DN-36-16 | M36X2 | Z1"X11.5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1DN-42-16 | M42X2 | Z1"X11.5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1DN-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1DN-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 39.8 | 70.8 | 55 | 60 |
1CN Métrico Macho 24° L.T. / NPT Macho 60° Inglés Introducción
El 1CN Métrico Macho 24° L.T. / NPT Macho 60° es un componente de sellado único y multifuncional diseñado para cerrar la brecha entre los sistemas métricos y de rosca nacional para tuberías (NPT). Este sello innovador ofrece una conexión segura y confiable, lo que garantiza un rendimiento sin fugas en diferentes estándares de roscado.
El 24° L.T. El extremo macho métrico (rosca izquierda) de este sello está mecanizado con precisión para adaptarse a sistemas de tuberías métricos, lo que proporciona una conexión robusta y segura. Su diseño cónico garantiza un ajuste perfecto y una máxima eficiencia de sellado.
Por otro lado, el extremo NPT macho de 60° es compatible con roscas de tubería NPT estándar, lo que permite una integración perfecta en sistemas basados en NPT. El sello de asiento cónico de 60° ofrece excelentes propiedades de sellado, resiste altas presiones y garantiza una conexión duradera y a prueba de fugas.
Fabricado con materiales de alta calidad, el 1CN Métrico Macho 24° L.T. / NPT Macho 60° es resistente a la corrosión y al desgaste, lo que garantiza un rendimiento confiable incluso en entornos industriales hostiles. Su diseño de doble rosca permite una fácil adaptabilidad y flexibilidad en varias configuraciones de tuberías.
Ya sea que esté conectando sistemas métricos y NPT en hidráulica, neumática u otras aplicaciones basadas en fluidos, el 1CN Métrico Macho 24° L.T. / NPT Macho 60° ofrece una solución de sellado robusta y confiable. Su ingeniería de precisión y materiales de alta calidad garantizan un rendimiento óptimo y un funcionamiento sin fugas.
En resumen, el 1CN Métrico Macho 24° L.T. / NPT Macho 60° es un componente de sellado versátil y confiable que cierra la brecha entre los sistemas métricos y NPT. Su exclusivo diseño de doble rosca y su construcción de alta calidad lo convierten en una opción confiable para sistemas de fluidos industriales, lo que garantiza conexiones seguras y confiables.
