Número de pieza: 2D9
Descripción: 2D 90° MÉTRICO MACHO 24° H.T.
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Grado: 90°

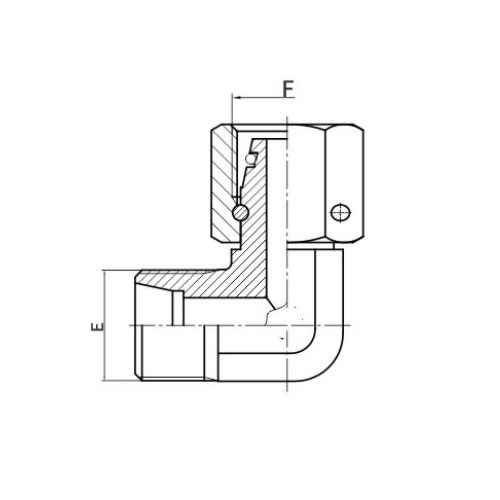

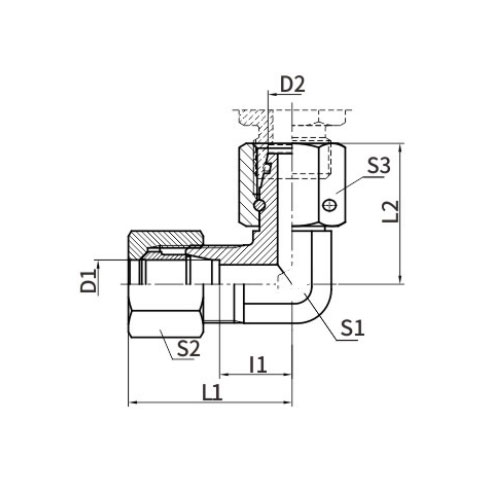

| NÚMERO DE PARTE | HILO | TUBO OD | DIMENSIONES | |||||||
| E | F | D1 | D2 | 11 | L1 | L2 | T1 | T2 | T3 | |
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
2D9 Macho Métrico 24° H.T. Introducción en inglés
El 2D9 Métrico Macho 24° H.T. (High-Torque) es un componente diseñado con precisión para proporcionar una conexión segura y confiable en sistemas de roscado métrico. Este sello exclusivo está optimizado para aplicaciones de alto torque, lo que garantiza un rendimiento robusto y sin fugas.
El extremo macho métrico del 2D9 presenta un cono de 24°, que está meticulosamente diseñado para ofrecer un ajuste y sellado excepcionales. Este diseño cónico no solo garantiza una conexión cómoda sino que también permite una fácil instalación y desmontaje, lo que lo convierte en una opción conveniente para trabajos de mantenimiento y reparación.
La capacidad de alto par de este componente se logra gracias a su construcción robusta y materiales de alta calidad. Está construido para soportar los rigores de aplicaciones de alta presión y alta temperatura, lo que lo hace adecuado para una amplia gama de sistemas de fluidos industriales.
El 2D9 Métrico Macho 24° H.T. También es resistente a la corrosión y duradero, lo que garantiza un rendimiento a largo plazo incluso en condiciones ambientales adversas. Esta durabilidad combinada con sus propiedades de sellado seguro lo convierte en una opción ideal para conexiones críticas donde la confiabilidad es primordial.
En resumen, el 2D9 Metric Male 24° H.T. es un componente de sellado confiable y de alto rendimiento diseñado para sistemas de roscado métrico. Su conicidad diseñada con precisión, su capacidad de alto torque y su construcción duradera lo convierten en una solución confiable para conexiones seguras y sin fugas en diversas aplicaciones industriales.
