Número de pieza: 1QN
Descripción: 1QN MÉTRICO MACHO 74° CONO/NPT MACHO
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Grado: Recto

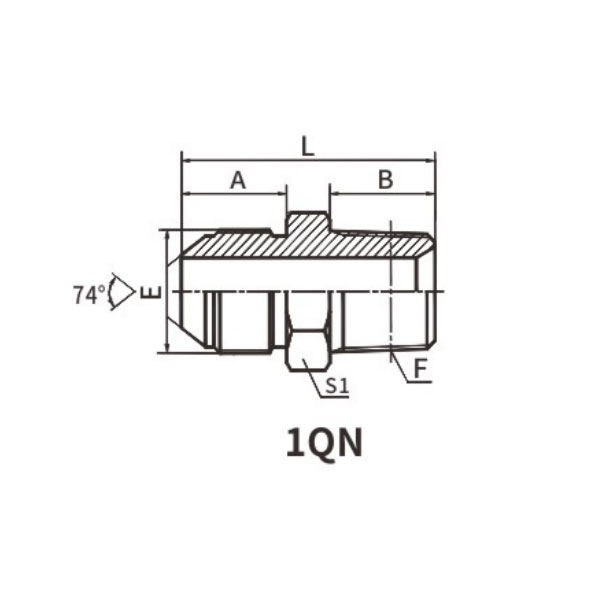

| PARTE NO. | HILO | TUBEO.D. | DIMENSIONES | |||||
| E | F | D | A | B | L | T1 | T2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4"X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN Métrico Macho Cono de 74°/NPT Macho Introducción en inglés
El conector métrico macho de cono de 74°/macho NPT 1QN es un componente diseñado con precisión para proporcionar una conexión segura y confiable entre sistemas métricos y de rosca nacional para tuberías (NPT). Este sello único ofrece un rendimiento robusto y sin fugas, lo que lo convierte en una opción ideal para diversos sistemas de fluidos industriales.
El extremo macho métrico del conector 1QN presenta un diseño de cono de 74°, que encaja perfectamente con la rosca macho NPT correspondiente. Esta configuración cónica crea un sello fuerte y seguro, asegurando una conexión cómoda y sin fugas.
La rosca macho NPT es un sistema de roscado estándar ampliamente utilizado en los Estados Unidos para conexiones de tuberías y tuberías. Su compatibilidad con el extremo macho métrico de cono de 74° permite una integración perfecta en aplicaciones de sistemas mixtos, donde se utilizan componentes métricos y NPT.
Fabricado con materiales de alta calidad, el conector métrico macho de cono de 74°/macho NPT 1QN está diseñado para soportar los rigores de entornos de alta presión y alta temperatura. Es resistente a la corrosión y duradero, lo que garantiza confiabilidad y rendimiento a largo plazo.
La ingeniería de precisión de este conector garantiza un ajuste suave y seguro, minimizando el riesgo de fugas y maximizando la eficiencia del sistema. Su versatilidad permite su uso en una amplia gama de aplicaciones industriales, incluidas hidráulica, neumática y otros sistemas de fluidos.
En resumen, el conector métrico macho de cono de 74°/macho NPT 1QN es un componente de sellado robusto y confiable diseñado para aplicaciones de sistemas mixtos. Su diseño cónico de precisión, su compatibilidad con sistemas de roscado métrico y NPT y sus materiales de alta calidad lo convierten en una solución confiable para conexiones seguras y sin fugas en diversos sistemas de fluidos industriales.
