Número de pieza: AQ
Descripción: T CONO 74° MACHO MÉTRICO AQ
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Titulación: TEE

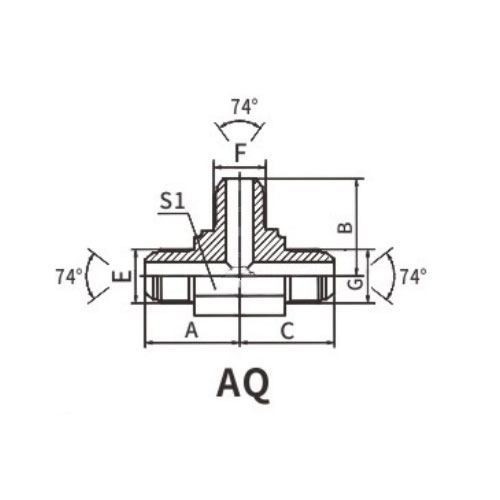

| NÚMERO DE PARTE | HILO | TUBO OD, | DIMENSIONES | ||||||
| E | G | D1,D2,D3 | A | B | C | T1 | S2,S3,S4 | ||
| AQ-14 | M14X1.5 | M14X1.5 | M14X1.5 | 8 | 27 | 27 | 27 | 14 | 17 |
| AQ-16 | M16X1.5 | M16X1.5 | M16X1.5 | 10 | 29.5 | 29.5 | 29.5 | 16 | 19 |
| AQ-18 | M18X1.5 | M18X1.5 | M18X1.5 | 12 | 34 | 34 | 34 | 19 | 22 |
| AQ-22 | M22X1.5 | M22X1.5 | M22X1.5 | 14 | 37.5 | 37.5 | 37.5 | 22 | 27 |
| AQ-27 | M27X1.5 | M27X1.5 | M27X1.5 | 18 | 41.5 | 41.5 | 41.5 | 27 | 32 |
| AQ-33 | M33X2 | M33X2 | M33X2 | 22 | 49.5 | 49.5 | 49.5 | 33 | 38 |
Camiseta cónica macho de 74° métrica AQ Introducción en inglés
La T cónica macho de 74° métrica AQ es un componente de sistema de fluidos diseñado con precisión para ofrecer rendimiento y confiabilidad óptimos en una variedad de aplicaciones industriales. Este exclusivo conector en T cuenta con una rosca macho métrica en un extremo y un sello cónico de 74° en el otro, lo que proporciona una conexión segura y sin fugas para la transferencia de fluidos.
La rosca macho métrica está diseñada para acoplarse perfectamente con las roscas hembra correspondientes, lo que garantiza un ajuste cómodo y seguro. Este sistema de roscado se usa ampliamente en sistemas de tuberías métricos, lo que permite una integración perfecta en aplicaciones de sistemas mixtos.
El sello cónico de 74° en el otro extremo de la T crea una conexión robusta y resistente a fugas. El diseño cónico del cono garantiza un sellado hermético cuando se acopla con un puerto de cono hembra compatible, lo que proporciona una conexión segura que puede soportar altas presiones y temperaturas.
La configuración en T de este conector permite la distribución conveniente de fluidos en tres direcciones. Esta característica es particularmente útil en sistemas que requieren que el fluido se dirija a múltiples destinos, como ramales o colectores.
Fabricada con materiales de alta calidad, la T métrica macho de cono de 74° AQ es resistente a la corrosión y duradera, lo que garantiza confiabilidad y rendimiento a largo plazo. Es adecuado para su uso en una amplia gama de sistemas de fluidos industriales, incluidos sistemas hidráulicos, neumáticos y otras aplicaciones de transferencia de líquidos y gases.
En resumen, la T métrica macho de cono de 74° AQ es un componente de sistema de fluidos robusto y confiable diseñado para ofrecer un rendimiento óptimo en aplicaciones industriales. Sus sistemas de roscado y sellado diseñados con precisión, junto con su configuración en T, lo convierten en una solución confiable para la transferencia de fluidos segura y eficiente en una variedad de sistemas de tuberías.
