Número de pieza: 2C
Descripción: 2C MÉTRICO MACHO 24°/MÉTRICO HEMBRA 24° L .T.
Código convertible:
Material: acero al carbono 45#
Tratamiento superficial: zinc, revestimiento de Cr3+, blanco transparente
Hora resistente a la corrosión: 120 h o más
Grado: Recto

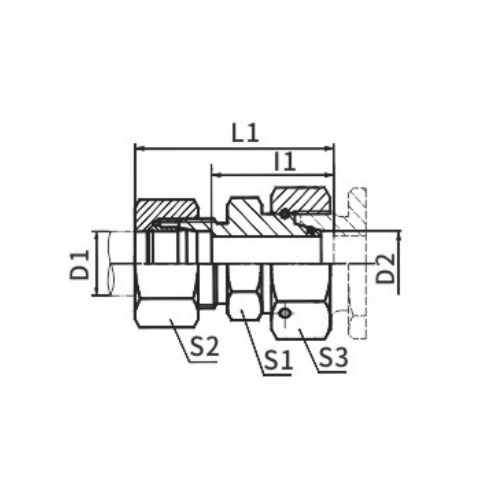

| NÚMERO DE PARTE | HILO | TUBO D.E. | DIMENSIONES | ||||||
| E | F | D1 | D2 | l1 | L1 | T1 | T2 | T3 | |
| 2C-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C Métrico Macho 24°/Métrico Hembra 24° L.T. Introducción en inglés
El 2C Métrico Macho 24°/Métrico Hembra 24° L.T. (Rosca izquierda) es un conector mecanizado con precisión diseñado para proporcionar una conexión segura y sin fugas entre dos sistemas de rosca métrica. Este componente ofrece una solución robusta para sistemas de fluidos, asegurando un rendimiento confiable en una amplia gama de aplicaciones industriales.
El extremo macho métrico del conector 2C presenta un cono de 24°, que encaja perfectamente con el extremo hembra métrico correspondiente, también con un cono de 24°. Este diseño cónico crea un sello fuerte y seguro, evitando fugas y garantizando un rendimiento óptimo.
La configuración de rosca izquierda (L.T.) del extremo hembra agrega una capa adicional de seguridad y estabilidad a la conexión. Las roscas hacia la izquierda son menos comunes, lo que dificulta el acceso y el desmontaje no autorizados, lo que mejora la seguridad general del sistema.
Fabricado con materiales de alta calidad, el 2C Métrico Macho 24°/Métrico Hembra 24° L.T. El conector está diseñado para soportar los rigores de entornos de alta presión y alta temperatura. Es resistente a la corrosión y duradero, lo que garantiza confiabilidad y rendimiento a largo plazo.
La ingeniería de precisión de este conector garantiza un ajuste suave y seguro, minimizando el riesgo de fugas y maximizando la eficiencia del sistema. Su versatilidad permite su uso en una variedad de sistemas de fluidos, incluidos hidráulicos, neumáticos y otras aplicaciones industriales.
En resumen, el 2C Métrico Macho 24°/Métrico Hembra 24° L.T. El conector es un componente de sellado robusto y confiable diseñado para sistemas de roscado métrico. Su diseño cónico de precisión, configuración de rosca izquierda y materiales de alta calidad lo convierten en una solución confiable para conexiones seguras y sin fugas en diversos sistemas de fluidos industriales.
